Spiral Drill

Bohrer HM für PCB Prototyping Systeme

Robuster Leiterplattenbohrer zum Bohren von verschiedenen Materialien, speziell Leiterplatten-Basismaterial. Darüber hinaus lässt sich ein großes Spektrum an Werkstoffen bohren wie etwa Kunststoffe, Holz, Aluminium, Kupfer, Messing, Stahl... Diese Bohrer eignen sich speziell für Fräsbohrplotter, wie sie zur Leiterplatten-Entwicklung (PCB Prototyping) eingesetzt werden.

Bohrerdurchmesser .0xx5 auf Anfrage

Schaftdurchmesser 3.18 mm.

Gesamtlänge 38 mm.

Bohrspiralenlänge:
.0020 bis .0040 = 5.5mm

.0050 bis .0060 = 7.0mm

.0070 = 8.5mm

ab .0080 = 10mm

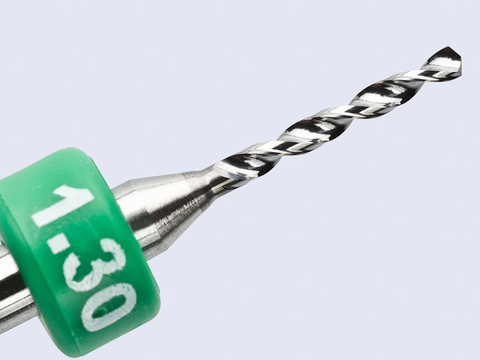

Der dargestellte Anschlagring ermöglicht einen Wechsel des Bohrers ohne erneuten Tiefenabgleich. Die Ringposition entspricht dem Standard der Fa. LPKF ®, es sind auch andere Positionen möglich.
