Plottermesser höchster Güte
Unsere Messer sind Präzisionswerkzeuge. Von ihnen hängt im wesentlichen das Gelingen der Arbeit mit ihrem Schneidplotter ab.
Webseite im Aufbau
Hersteller
Überschnitt
Der Überschnitt ist das Maß zwischen Symmetrielinie des Messers und Schnittpunkt der Schneide mit der Materialoberfläche. Durch den Überschnitt werden Konturen auf Kurven geringfügig verzerrt, was aber in der Praxis meist vernachlässigbar ist.
Die Verzerrung lässt sich durch die Wahl von Messern mit steilem Freiwinkel α verkleinern. Ganz ohne Überschnitt kann man nicht schneiden, das Messer müsste dann "beliebig" steil sein.

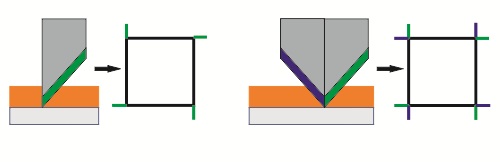

Ein einseitiges Plottermesser erzeugt einen Überschnitt nur nach vorne.
Ein beidseitiges Plottermesser erzeugt einen Überschnitt nach vorne und nach hinten.
Das ist gewöhnlich hilfreich beim Entgittern, kann aber bei filigranen Motiven oder bei Reproarbeiten mit Maskierfolie ungünstig sein ("Blitzer").
Geometrie: Winkel und Offset bei Plottermesser
Keilwinkel
Senkrecht zur Schnittrichtung
Der Winkel quer zur Schneide gemessen im Aufsetzpunkt der Spitze.
Freiwinkel
Schnittrichtung
Der Winkel zwischen Folienoberfläche und Schneidenvorderkante.
Schneidewinkel
Schnittrichtung
Der Winkel zwischen Schneidenvoder- und -hinterkante.
Offset
Schnittrichtung
Das Mass, um das die esserspitze der Symmetrielinie nacheilt (bei Schleppmessern).
Meist gilt: α + β = 90°. Bei beidseitigen Messern wird der Schneidenwinkel von Schneide zu Schneide gemessen.
Hersteller Kompatibilität
Welches Messer kann ich bei welchem Hersteller verwenden?
Viele Schneideplotter können mit Messern von anderen Marken betrieben werden, die sich dort bewährt haben, bzw. der Hersteller hat z.T. auch nicht alle Messer selbst entwickelt. Im Lauf der Zeit sind auch einige Plotter vom Markt verschwunden oder Firmen wurden übernommen. Die folgende Übersicht zeigt, welche Messer Sie ggfs. von anderen Marken verwenden können.
Allen Datagraph > Roland Messer
Anagraph > Roland Messer, evt mit neuem Messerhalter
Data Technology > Fragen Sie uns
Dilli ('New Star', 'Omega') > MIMAKI Messer
G.C.C. > Roland Messer
Houston > SUMMA, mit Adapter
Kierner / DCS > Fragen Sie uns
Renker CSR / Grafityp > Fragen Sie uns.
Renker Ecom 2 > Roland Messer
SEI > Fragen Sie uns
